2級電気工事施工管理技士過去問
令和7年度（2025年）後期
問49 (ユニットE 問14)

問題文

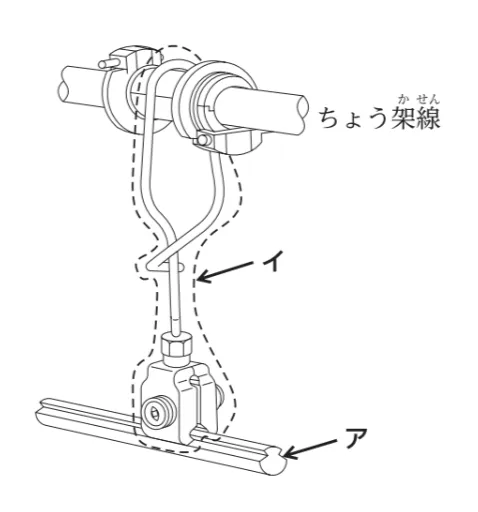

電車線において、図に示す部材ア及びイの名称の組合せとして、適当なものはどれか。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

2級電気工事施工管理技士試験令和7年度（2025年）後期問49（ユニットE 問14）（訂正依頼・報告はこちら）

電車線において、図に示す部材ア及びイの名称の組合せとして、適当なものはどれか。

正解！素晴らしいです

残念...

電車線の、図に示す部材の名称に関する問題です。

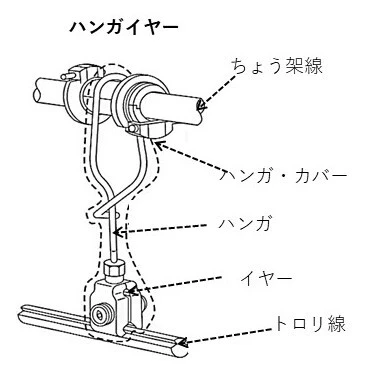

下図は、問題図の部材名を詳細に記述した図です。

ハンガイヤーは、トロリ線をちょう架線で吊るす金具で、ハンガ間隔は 5 m標準と規定されています。(鉄道に関する技術上の基準を定める省令等の解釈基準)

ちょう架線は、ハンガ箇所での機械的摩耗や電気的接触摩耗(アークによるハンガ溶損)で、素線を損傷する恐れがあるときに、糸巻型の保護カバーを取付けます。

選択肢1. ア：補助ちょう架線　　イ：ドロッパ

誤

アはトロリ線、イはハンガイヤーです。

ドロッパは、補助ちょう架線をちょう架線に吊るす金具で、ワイヤとクリップから構成される部材です。

選択肢2. ア：補助ちょう架線　　イ：ハンガイヤー

誤

アはトロリ線です。

選択肢3. ア：トロリ線　　　　　イ：ドロッパ

誤

イはハンガイヤーです。

選択肢4. ア：トロリ線　　　　　イ：ハンガイヤー

正

冒頭解説の図から正しいと分かります。

イのハンガイヤーは、ハンガとイヤーが1つの組の部材です。
