2級電気工事施工管理技士 過去問
令和7年度（2025年）後期
問36 (施工管理法（能力問題） 問1)
問題文
テレビ共同受信設備に用いる配線用図記号と名称の組合せとして、「日本産業規格（JIS）」上、不適当なものはどれか。
付箋
付箋は自分だけが見れます（非公開です）。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
2級電気工事施工管理技士試験 令和7年度（2025年）後期 問36（施工管理法（能力問題） 問1） （訂正依頼・報告はこちら）
テレビ共同受信設備に用いる配線用図記号と名称の組合せとして、「日本産業規格（JIS）」上、不適当なものはどれか。
正解！素晴らしいです
残念...
画像拡大
この過去問の解説 （1件）
01
「日本産業規格（JIS）」上の、テレビ共同受信設備に用いる配線用図記号と名称に関する問題です。

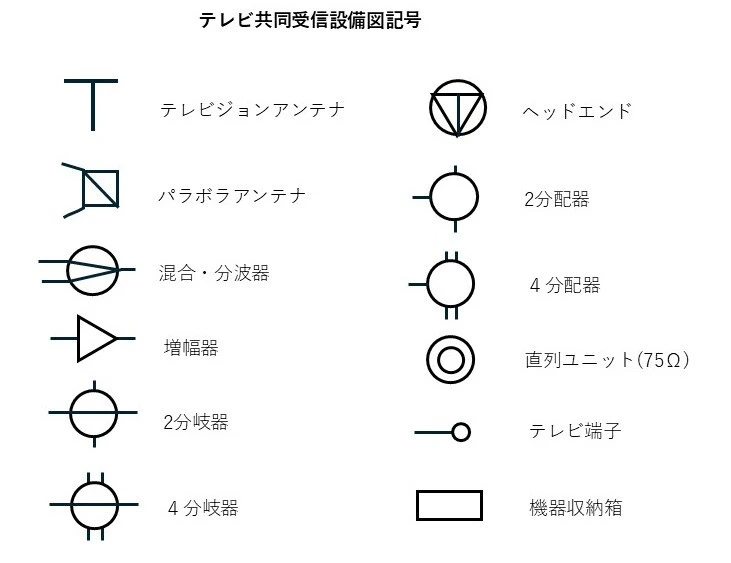

テレビ共同受信設備に用いる配線用図記号は、下図のように表されます。
誤
4分岐器です。
正
増幅器で正しいです。
正
パラボラアンテナで正しいです。
正
直列ユニットで正しいです。
参考になった数13
