2級電気工事施工管理技士過去問
令和7年度（2025年）後期
問35 (関連分野問6)

図に示す鉄筋コンクリート造の配筋図において、アの名称として、適当なものはどれか。問題文の画像

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

2級電気工事施工管理技士試験令和7年度（2025年）後期問35（関連分野問6）（訂正依頼・報告はこちら）

図に示す鉄筋コンクリート造の配筋図において、アの名称として、適当なものはどれか。

正解！素晴らしいです

残念...

鉄筋コンクリート造の配筋図の、部材名称に関する問題です。

鉄筋コンクリートは、柱と梁で構造的には同じですが、名称が少し異なります。

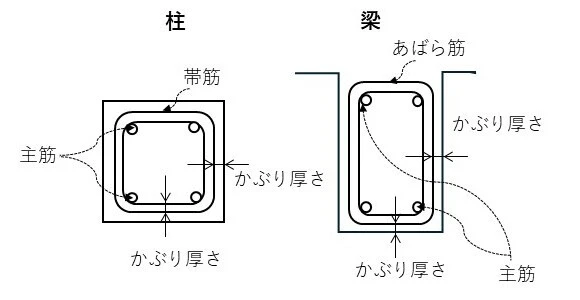

柱と梁の配筋図を、下図に示します。

選択肢1. 主筋

誤

柱、梁ともに、軸方向に配置する鉄筋です。

選択肢2. 腹筋

誤

梁のあばら筋の形状を確保するように配置した鉄筋です。

選択肢3. あばら筋

正

梁の主筋の周囲に一定間隔で巻き付ける鉄筋です。

図のアは、梁の部材です。

選択肢4. 帯筋

誤

柱の主筋の周囲に一定間隔で巻き付ける鉄筋です。

参考になった数14

鉄筋を用いたはりの配筋図となっております。　

はり材の軸方向に配筋して曲げモーメントに抵抗する鉄筋を主筋といい、主筋に対して直角方向に配筋してせん断力に抵抗する鉄筋をあばら筋(スターラップ)と言いますので名称アはあばら筋となります。

各選択肢を見ていきましょう。

選択肢1. 主筋

主筋は水平方向の主軸な鉄筋となりますのでこちらは誤りです。

選択肢2. 腹筋

腹筋はあばら筋の中に水平に通す鉄筋となりますのでこちらは誤りとなります。

選択肢3. あばら筋

名称アはあばら筋となりますのでこちらは正しいです。

選択肢4. 帯筋

帯筋は垂直方向の柱筋に用いる鉄筋となりますのでこちらは誤りです。

参考になった数0
