2級電気工事施工管理技士過去問
令和7年度（2025年）後期
問34 (ユニットD 問5)

問題文

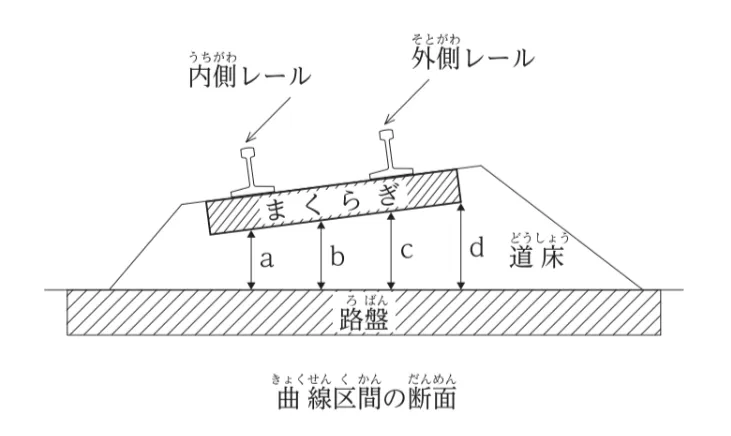

図は鉄道の曲線区間における軌道構造の断面を示したものである。道床厚を示すものとして、適当なものはどれか。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

2級電気工事施工管理技士試験令和7年度（2025年）後期問34（ユニットD 問5）（訂正依頼・報告はこちら）

図は鉄道の曲線区間における軌道構造の断面を示したものである。道床厚を示すものとして、適当なものはどれか。

正解！素晴らしいです

残念...

鉄道の曲線区間の軌道構造断面図で、道床厚に関する問題です。

道床厚は、レール直下のまくらぎ下面での、道床の厚さです。

曲線部で、カントがあるときは、内軌レール直下での厚さになります。

選択肢1. a

正

aは、内軌レール直下での厚さです。

カントは、列車が傾いて走るときの曲線部での、外側レールと内側レールとの高低差です。

選択肢2. b

誤

bは、レール間の真中部の道床厚さです。

選択肢3. c

誤

cは、外軌レール直下での厚さです。

選択肢4. d

誤

dは、まくらぎ端での厚さです。

参考になった数2
