2級電気工事施工管理技士 過去問
令和7年度（2025年）後期
問30 (関連分野 問1)

換気設備に関する問題です。

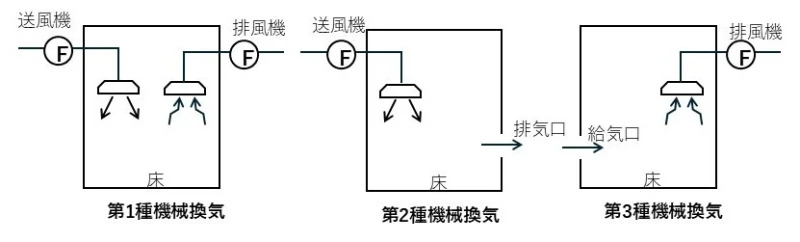

機械換気には、次の3種類があります。

(1)　第1種機械換気

給気送風機で室内に外気を導入し、排気送風機で室内の空気を排出する方式で、確実に換気でき、給気量と排気量を目的に合わせて任意に選ぶことで、室内を静圧状態・正圧・負圧とすることが出来ます。

(2)　第2種機械換気

給気送風機で室内に外気を導入し、排気口より自然に室内の空気を排出させる方式で、給気量が確実になります。

(3)　第3種機械換気

室内の空気を排気送風機で排出し、外気を給気口から自然に流入させる方式で、室内が負圧になるため、室内で発生した臭気・有毒ガス・湿気などを他室への流出や拡散を避ける換気に適しています。

室の用途と、換気要因と、換気方式を下表に整理します。

換気設備に関する問題となります。

機械換気方式は以下の3つに分類されます。

①第1種機械換気

給気と排気にそれぞれ送風機を設けて風量を調節することで室内を正圧または負圧に保つことができます。主な設置場所は劇場、映画館、地下街、倉庫、電気室、ボイラ室、厨房などです。

②第2種機械換気

給気のみに送風機を設けて室内を正圧に保ち、室内の適当な排気口から排気する方法で、主な設置場所は病院の手術室などになります。

③第3種機械換気

排気のみに送風機を設けて室内を負圧にし給気は室内の適当な給気口から自然に流入する方式で、主な設置場所はトイレや浴室など臭気が多い部屋に適用されています。

以下の選択肢から誤った記述を選択しましょう。
