2級電気工事施工管理技士 過去問
令和7年度（2025年）後期
問31 (関連分野 問2)

山留め（土留め）支保工に関する問題です。

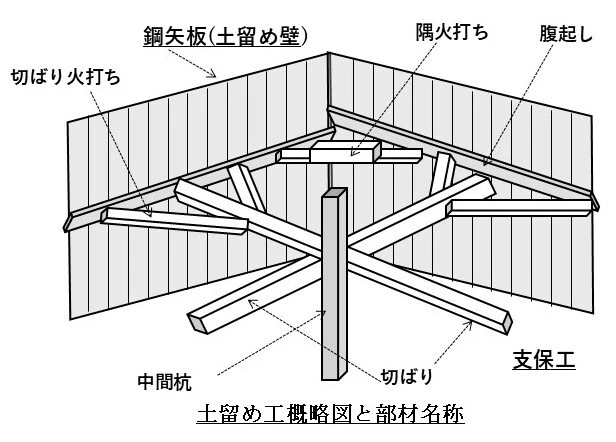

山留め（土留め）支保工の概略図を下図に示します。

山留め（土留め）支保工に関する問題となります。

土留め工法には大きく分けて矢板工法、親くい横矢板工法、鋼管矢板工法、連続地中壁工法の4つとなりますが、問題図の工法は鋼矢板工法となります。

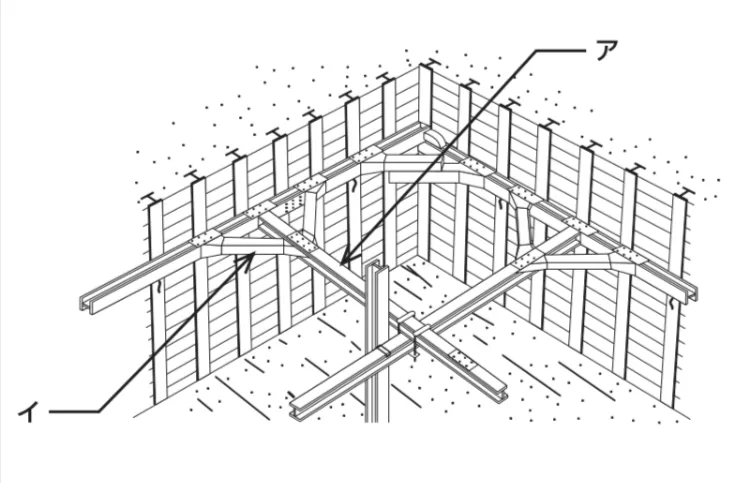

矢板には土砂からの圧力が常時加わっており、その力を軽減させるため腹起し、中間杭、切梁、火打ちなどを用いて矢板を支えています。名称アは切梁となり、矢板や腹起しを支える役割となり、名称イは火打ちで腹起しと切梁の補強材となります。

以下の選択肢から正しい組み合わせを選びましょう。
