2級電気工事施工管理技士 過去問
令和7年度（2025年）後期
問21 (ユニットC 問11)

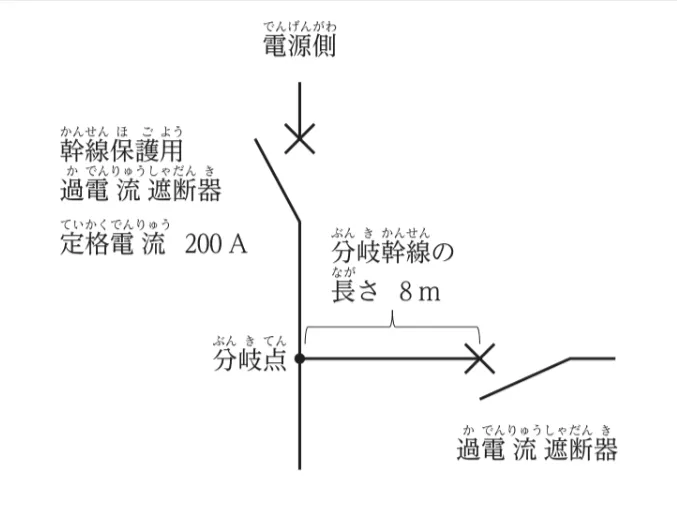

「電気設備の技術基準とその解釈」上で、定格電流200Aの過電流遮断器で保護された低圧屋内幹線との分岐点から、分岐幹線の長さが8mの箇所に過電流遮断器を設ける場合、分岐幹線の許容電流の最小値を求める問題です。

太い幹線から細い幹線へ分岐する場合、接続箇所に過電流遮断器を設置するのが原則です。

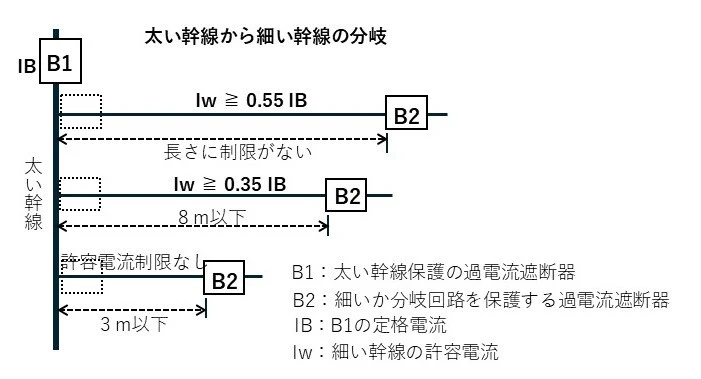

しかし、下図のような場合では、過電流遮断器の省略が可能です。

分岐幹線の長さが8m以下の箇所に過電流遮断器を設ける場合では、分岐幹線に流れる電流の許容値は Iwは、

Iw ≧ 0.35 IB＝0.35×200 [A]＝70 [A]

以上の許容電流となります。
