2級電気工事施工管理技士 過去問
令和7年度（2025年）後期
問13 (ユニットC 問3)

正

問題文の内容通りです。

過電流継電器（OCR）のような保護継電器は、故障点を回路から自動的に切り離すために、故障を検出します。

正

問題文の内容通りです。

受電線の過電流継電器（OCR）は、所内機器の過負荷や短絡事故のときに、受電線の遮断器を動作させます。

誤

系統が複雑になると時限整定が困難になる。

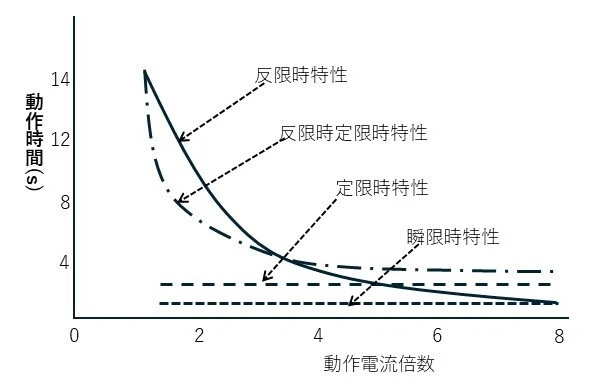

過電流継電器の限時特性は、下図のようになっています。

・反限時特性は、電流が大きくなるにつれて、動作時間が短くなり、電流値と動作時間が反比例します。

・定限時特性は、一定の電流以上で動作し、電流値に関わらず動作時間が一定です。

・瞬限時特性は、一定の電流以上で動作し、電流値によらず瞬時動作します。

・反限時定限時特性は、反限時特性と定限時特性を併せ持つ特性です。

したがって、系統が複雑になると、時限整定が難しくなります。

正

問題文の内容通りです。

過電流継電器は、入力電流が整定値を超える電流になったときに、動作する継電器です。
