2級電気工事施工管理技士 過去問
令和7年度（2025年）前期
問30 (ユニットD 問1)

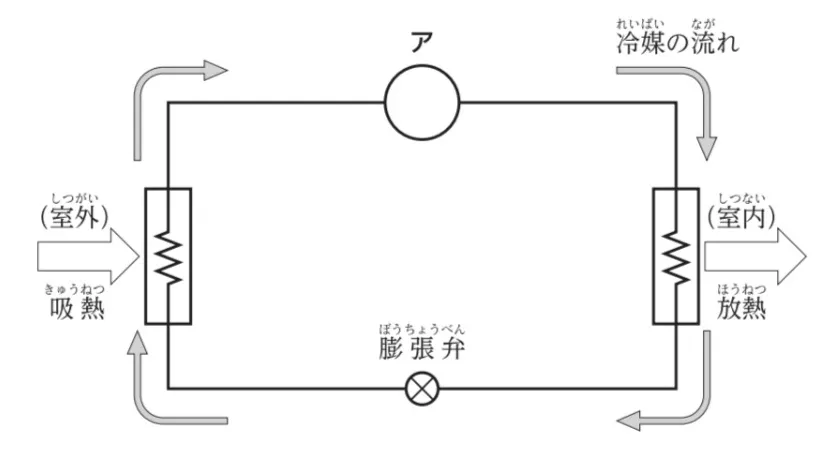

圧縮機は、低温・低圧の冷媒ガスを吸い込み、高温・高圧のガスに圧縮する装置であり、「ア」に配置する機器として適当です。

熱交換器は冷媒と空気（または水）との間で熱をやり取りする装置の総称です。蒸発器も凝縮器も熱交換器の一種ではありますが、ヒートポンプにおいて、熱交換器という選択肢は不適当です。

蒸発器は、冷媒が蒸発（液 → 気体）することで周囲から熱を奪う装置であり、図の室外にあたり、不適当です。

凝縮器は、冷媒が凝縮（気体 → 液体）することで熱を放出する装置であり、図の室内にあたり、不適当です。

圧縮機は冷媒を圧縮し、高温高圧化させて凝縮器に送り出します。よって「ア」は圧縮機となります。

熱交換器はヒートポンプの原理には該当しません。

蒸発器は原理図の(室外)に該当します。

凝縮器は原理図の(室内)に該当します。

冷媒を圧縮して高温・高圧にする装置です。通常は吸熱部の後に配置されます。図の「ア」はその前にあるため不適です。
