2級電気工事施工管理技士 過去問
令和7年度（2025年）前期
問15 (ユニットC 問5)

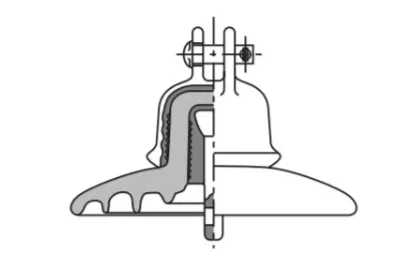

図は懸垂がいしとなりますので、こちらは正しいです。

見た目の形状は笠状となっており、送電線路用として最も多く使用されています。

長幹がいしは円柱形の磁気にひだを設けて両端に連結金具をつけたがいしです。見た目は細長く、懸垂がいしを連結したような見た目となります。よってこちらは誤りです。

高圧ピンがいしの見た目はその名の通りピンが1本突き出したような形をしています。よってこちらは誤りです。

ラインポストがいしは送電鉄塔などで用いられて見た目は長尺で笠数が多いのが特徴です。よってこちらは誤りです。

図のがいしは懸垂がいしであり適当です。

高圧送電線路で吊り下げて使用します。

ピンがいしの一種で幹部が長いことが特徴であり、不適当です。柱上変圧器などに使用されます。

電柱上で電線をピンで支持されるがいしです。構造が異なるため不適当です。

横向きに電線を支持し配電線路で使用されます。構造や用途が異なるため不適当です。

適切です。

垂直に吊り下げて使用します。高圧送電線の支持に使われます。

不正解です。

長い幹部を持つがいしです。主に変電所などで使用されます。

不正解です。

支柱の上にピンで固定され、低〜中圧配電線に使用されます。

不正解です。

支柱に横向きに取り付け、配電線を支持します。
