2級電気工事施工管理技士 過去問
令和6年度（2024年）前期
問2 (ユニットA 問2)

この問題は、「電流と磁界の強さの関係」に関する基本的な法則を理解しているかを問うものです。

円形コイルに電流を流すと中心に磁界が発生します。

コイルの中心Pの磁界の大きさをH_pとおくと、関係は下記で表せます。

N：コイルの巻き数

I：電流（A）

R：コイルの半径（m）

H_p = (N×I) / (2×R) （A/m）

ここで、コイル巻数Nを1回、電流1Aを流したとき、コイルの中心Pの磁界の大きさは1A／mとされているので、

上記の公式に当てはめると、コイルの半径は、

R = = 0.5（m）

このコイルに2Aの電流を流したとき、

H_p = (N×I) / (2×R) = (1×2) / (2×0.5) = 2（A/m）

となります。

巻数が１回の円形コイルに、電流を流したときに、コイル中心の磁界の大きさを求める問題です。

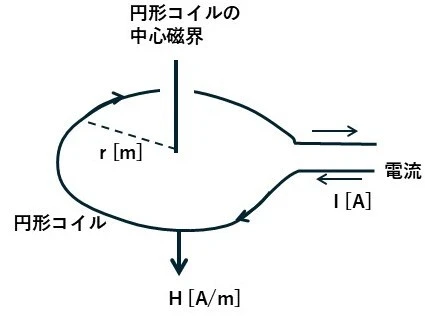

円形コイルに電流を流すと、磁界がコイルの中心にできます。

方向は、右ネジの法則に従います。(右ネジ方向に電流が流れると、ねじの進む方向が磁界の方向です。)

コイルの半径をr [m]、電流をI [A]、磁界の強さを H [A/m]とすると、磁界の大きさは次の式で表されます。

H＝I／(2r)

I＝1のとき、H=１から、1＝1／(2r)となって、2r＝1となります。

I＝2 [A] とすると、H＝2／1＝2 [A/m] です。
