2級電気工事施工管理技士 過去問
令和7年度（2025年）後期
問39 (ユニットE 問4)

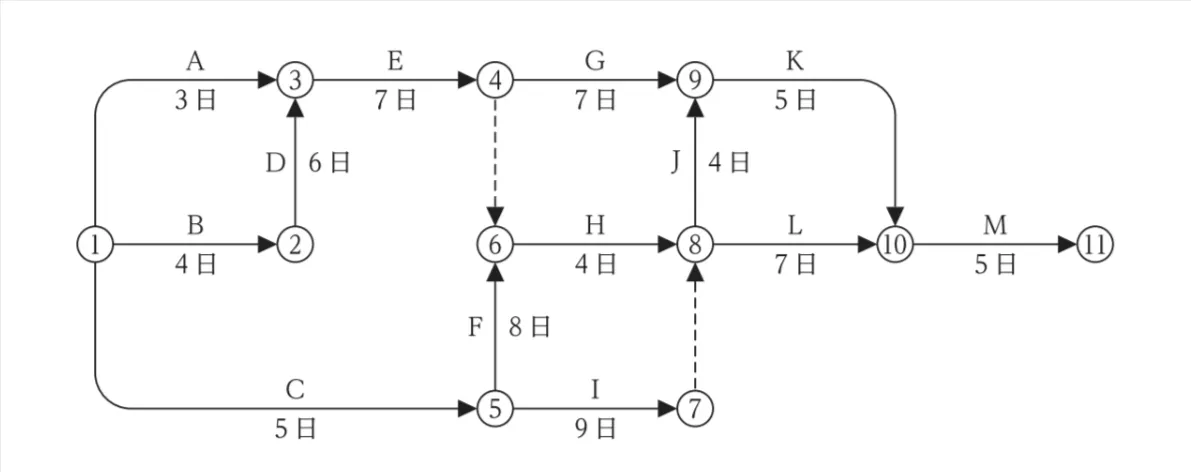

ネットワーク工程表において、クリティカルパスの日数（所要工期）に関する問題です。

➀から⑪へ至るルートを検証します。

1) ➀→②→③→④→⑨→⑩→⑪   (➀→③のルートは、➀→②→③の方が長いためカット)

2) ➀→⑤→⑥→⑧→⑩→⑪

1) のルートの検証  (➀→②→③→④→⑨→⑩→⑪)

⑨から次のK作業を開始するには、⑧→⑨が終了していないと次に進めません。

⑧から次のJか、Lの作業を開始するには、⑥→⑧が終わっているか、➀→⑤→⑦が終わっているかどちらかです。

➀→⑤→⑦は14か必要です。

⑥から次のHの作業を行うには、④まで終了するか、➀→⑤→⑥が終了しているかです。

④まで終えるには、➀→②→③→④の過程が終了していることで、17日要します。

一方、➀→⑤→⑥は13日要するため、こちらのルートはカットします。

したがって、⑥から作業Hを始めるまでには、17日かかります。

1) に要する日数は、⑥→⑧→⑨→⑩→⑤では、4日＋4日＋5日＋5日＝18日です。

これに、➀→⑥までの17日を加え、35日要します。

2) のルートの検証  (➀→⑤→⑥→⑧→⑩→⑪)

⑥から次の作業を始めるためには、➀→⑤→⑥は、13日に対し、④まで終了しないと⑥からの作業が開始できないため、17日を要します。

したがって、➀から初めて⑥から作業開始までには、17日かかります。

⑥以降の日数は、17日＋4日＋7日+5日＝33日 要します。

以上から、クリティカルパスの所要日数は、35日です。
