2級電気工事施工管理技士 過去問
令和6年度（2024年）後期
問35 (関連分野 問6)

正しい組合せです。

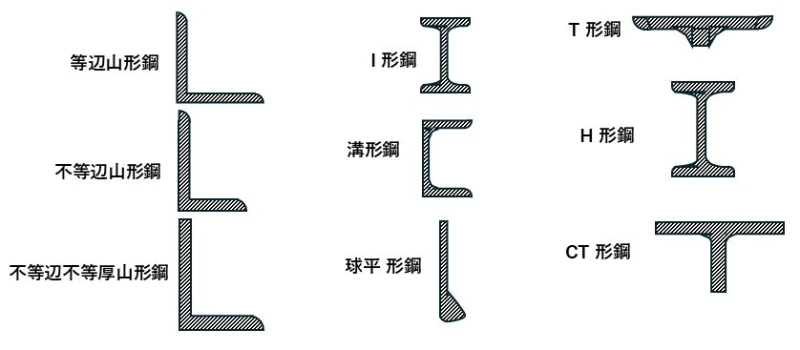

図は、両辺の長さが等しい「L」形を示しており、JIS G 3192に定められる等辺山形鋼の断面形状と合致します。

正しい組合せです。
図は、両辺の長さが異なる「L」形を示しており、不等辺山形鋼の断面形状と一致します。

誤っている組合せです。
本来のリップ溝形鋼（軽量形鋼）は、フランジ端に小さな「リップ（返し）」がついた断面を持ちます。（JIS G 3350）。しかし提示図にはリップがなく、通常の溝形鋼（チャンネル形鋼）の断面となっているため、リップ溝形鋼とは異なります。

この問題は、誤っているものを選ぶ問題なので、この選択肢が正解です。

正しい組合せです。
図は、ウェブとフランジがほぼ同じ厚さで平行に配置された“H”形の断面を示しており、JIS G 3192のH形鋼と合致します。

正

JISより等辺山形鋼です。

正

JISより不等辺山形鋼です。

誤

JISより溝形鋼です。

JIS G 3350　「一般構造用軽量形鋼」に、リップ溝形鋼が規定されています。

正

JISよりH形鋼です。

JISでは溝形鋼です。
